您得位置： LG型高層建筑給水泵

產品概述:

LG系列泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水. 應用范圍: 主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水結構說明:
　LG型高層建筑給水泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。
LG型高層建筑給水泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部）。　泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成。　泵軸為優質合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的最上端與電機軸的下端通過爪型聯軸器聯接。密封裝置采用軟填料密封和機械密封。在采用軟填料密封時，與之相摩擦的軸套丙為優質碳素鋼制成，并經淬火處理，以增加面磨性。　葉輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG和40LG則由水封環組成平衡管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換。　在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回進水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。

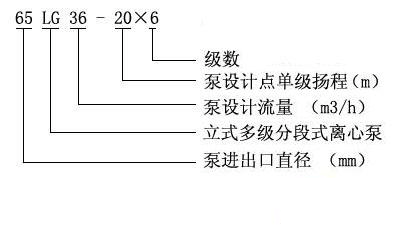

型號意義:

型號	級數	流量Q		揚程H m	轉速n r/min	電機功率 kW	效率η %	必需汽蝕余量 m
型號	級數	m3/h	l/s	揚程H m	轉速n r/min	電機功率 kW	效率η %	必需汽蝕余量 m
25LG(R)3-10 (LG-B)	2	3.0	0.83	20	2900	0.75	42	2.0
	3	3.0	0.83	30		1.1	42	2.0
	4	3.0	0.83	40		1.5	42	2.0
	5	3.0	0.83	50		1.5	42	2.0
	6	3.0	0.83	60		2.2	42	2.0
	7	3.0	0.83	70		2.2	42	2.0
	8	3.0	0.83	80		2.2	42	2.0
	9	3.0	0.83	90		2.2	42	2.0
	10	3.0	0.83	100		3.0	42	2.0
	11	3.0	0.83	110		3.0	42	2.0
	12	3.0	0.83	120		4.0	42	2.0
	13	3.0	0.83	130		4.0	42	2.0
	14	3.0	0.83	140		4.0	42	2.0
	15	3.0	0.83	150		4.0	42	2.0
32LG6.5-15 (LG-B)	2	6.5	1.81	30	2900	1.5	53	2.4
	3	6.5	1.81	45		2.2	53	2.4
	4	6.5	1.81	60		3.0	53	2.4
	5	6.5	1.81	75		4.0	53	2.4
	6	6.5	1.81	90		4.0	53	2.4
	7	6.5	1.81	105		5.5	53	2.4
	8	6.5	1.81	120		5.5	53	2.4
	9	6.5	1.81	135		5.5	53	2.4
	10	6.5	1.81	150		7.5	53	2.4
40LG6-15 (LG-B)	2	6.0	1.67	30	2900	1.5	53	2.4
	3	6.0	1.67	45		2.2	53	2.4
	4	6.0	1.67	60		2.2	53	2.4
	5	6.0	1.67	75		3.0	53	2.4
	6	6.0	1.67	90		3.0	53	2.4
	7	6.0	1.67	105		4.0	53	2.4
	8	6.0	1.67	120		4.0	53	2.4
	9	6.0	1.67	135		5.5	53	2.4
	10	6.0	1.67	150		5.5	53	2.4
40LG(R)12-15 (LG-B)	2	12	3.33	30	2900	2.2	60	2.9
	3	12	3.33	45		3.0	60	2.9
	4	12	3.33	60		4.0	60	2.9
	5	12	3.33	75		5.5	60	2.9
	6	12	3.33	90		5.5	60	2.9
	7	12	3.33	105		7.5	60	2.9
	8	12	3.33	120		7.5	60	2.9
	9	12	3.33	135		11	60	2.9
	10	12	3.33	150		11	60	2.9
50LG18-20 (LG-B)	2	18	5	40	2900	4	69	3.2
	3	18	5	60		5.5	69	3.2
	4	18	5	80		7.5	69	3.2
	5	18	5	100		11	69	3.2
	6	18	5	120		11	69	3.2
	7	18	5	140		15	69	3.2
	8	18	5	160		15	69	3.2
50LG24-20 (LG-B)	2	24	6.67	40	2900	5.5	69	3.2
	3	24	6.67	60		7.5	69	3.2
	4	24	6.67	80		11	69	3.2
	5	24	6.67	100		11	69	3.2
	6	24	6.67	120		15	69	3.2
	7	24	6.67	140		15	69	3.2
	8	24	6.67	160		18.5	69	3.2
65LG(R)25-20 (LG-B)	2	25	6.95	40	2900	5.5	69	3.4
	3	25	6.95	60		7.5	69	3.4
	4	25	6.95	80		11	69	3.4
	5	25	6.95	100		15	69	3.4
	6	25	6.95	120		15	69	3.4
	7	25	6.95	140		18.5	69	3.4
	8	25	6.95	160		18.5	69	3.4
65LG36-20 (LG-B)	2	36	10	40	2900	7.5	72	3.4
	3	36	10	60		11	72	3.4
	4	36	10	80		15	72	3.4
	5	36	10	100		18.5	72	3.4
	6	36	10	120		22	72	3.4
	7	36	10	140		22	72	3.4
	8	36	10	160		30	72	3.4
80LG40-20 (LG-B)	2	36	10	40	2900	7.5	73	3.4
	3	36	10	60		11	73	3.4
	4	36	10	80		15	73	3.4
	5	36	10	100		18.5	73	3.4
	6	36	10	120		22	73	3.4
	7	36	10	140		30	73	3.4
	8	36	10	160		30	73	3.4
80LG(R)50-20 (LG-B)	2	50	13.9	40	2900	11	75	3.8
	3	50	13.9	60		15	75	3.8
	4	50	13.9	80		18.5	75	3.8
	5	50	13.9	100		22	75	3.8
	6	50	13.9	120		30	75	3.8
	7	50	13.9	140		30	75	3.8
	8	50	13.9	160		37	75	3.8
100LG72-20 (LG-B)	2	72	20	40	2900	15	73	3.5
	3	72	20	60		18.5	73	3.5
	4	72	20	80		30	73	3.5
	5	72	20	100		30	73	3.5
	6	72	20	120		37	73	3.5
	7	72	20	140		45	73	3.5
	8	72	20	160		55	73	3.5
