產品概述: |
|
KG/B型生活及工業用變頻恒壓供水設備是完全按照《JG/T3009-93微機控制變頻調速給水設備》為標準生產的。將交流變頻調速技術，可編程控制技術應用于水泵自動控制設備之中，與電機泵組相結合的新型機電一體化供水設備，多年來，我公司的產品在全國各地廣泛應用，深得用戶的好評及信賴。
本設備由進口交流變頻器，可編程控制器（PLC），數字PID調節器，低壓電器，壓力傳感器，液位控制器及電機泵組成的閉環供水控制系統。該系統可根據管網瞬時壓力變化，自動調節某臺電機泵的轉速和多臺電機泵的投入和退出，滿足用戶恒壓變量供水的需要，使供水管網末端壓力保持恒定，使系統始終保持高效節能狀態。
適用范圍
高層建筑、城鎮居民小區、企事業單位等生活用水。
各類工業用水（如冷卻水循環等要求恒壓供水的生產用水）。
各類自來水廠、污水處理廠、機場、農業排灌站和噴灌站。
環保水處理、滲透分析系統、生產線加工系統、工業廠房清洗。
油田輸油管道、油庫、油港的恒壓輸油系統。
舊有供水系統（氣壓罐、水塔、高位水箱）改造更新。
設備特點
結構緊湊，體積小，占地少，無須建造高位水箱或水塔，投資省，安裝快，便于集中管理。
采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，全自動運行無人值守。
具備多種故障顯示及備查記錄，完善的欠壓、過壓、過流、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用權用安全，維護簡便。
自由設定管網壓力，按實際用水量來調節水泵轉速，使其始終處于高效運轉狀態；采用多臺小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車”現象，節能效果更為顯著。與恒速泵供水相比，消除了超壓和回流的無功損耗，節能率達到20～50%。
由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受沖擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命。
多臺泵多種循環運行方式，均衡各泵運行時間，避免其中某臺水泵因閑置而銹蝕。
直接向用戶供水，水質無二次污染。
品種規格齊全，可任意組合配套，應用范圍廣。
控制程序化，可按用戶需要實現多種控制方式。例如：定時開關系統、小流量和零流量自動關機睡眠、上位機集中管理等。
設備工作原理
變頻調速供水成套設備工伯原理如下：
系統正常運行時，用戶用水管網上的壓力傳感器對用戶的用水水壓進行數據采樣，并將壓力信號轉換為電信號，傳輸至PID調節器，然后與用戶設定的壓力值進行比較和運算，并將比較和運算的結果轉換為頻率調節信號和水泵啟動臺數信號分別送至變頻器和可編程控制器（PLC）；變頻器據以調節水泵電機的電源頻率，進而調整水泵的轉速；可編程控制器根據PID調節器傳輸過來的水泵啟動臺數信號控制水泵的運轉。通過對水泵的啟動和停止臺數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩于用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變化的用水量保持一致，達到“變量恒壓供水”的目的。 | |
|

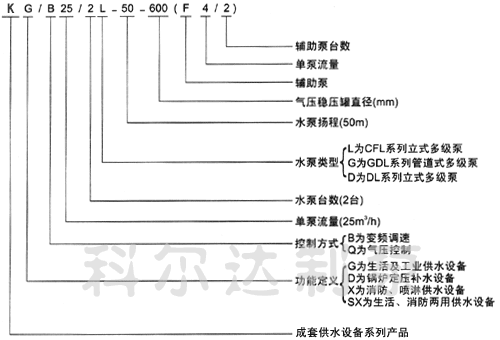

型號意義: |
|
|
